フローティングシール　Floating seal

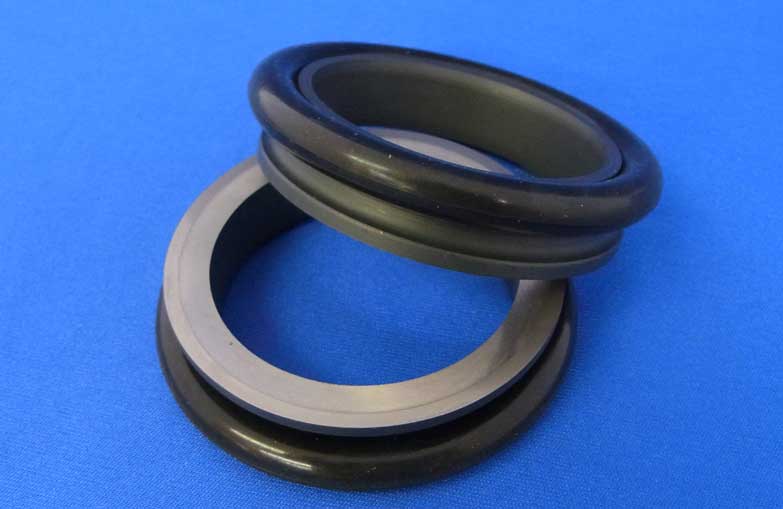

　フローティングシール 製品説明


フローティングシールは建設機械や農業機械の足回り装置などの過酷な環境下で用いられるシールです。摩耗に強い特殊金属環とゴム製のＯリング・パッキンから構成されるシール製品で軸受け部で金属のシール面をしゅう動させることによって、機器内部の潤滑油と外部からの泥水・土砂等の侵入を防ぎます。同形状のものが一対で組み合わされ、Ｏリング・パッキンが変形することにより金属製のシール部分は溝内の中央に寄せられ、軸に対して浮いた状態になるためフローティングシールと呼ばれます。



　使用用途例

　
泥水等が機器内部に侵入する可能性のある下記のような過酷な用途で使用される機械に組み込まれ機能します。

◇ 　建設機械（パワーショベルやブルドーザー等の車両機械の足回り部分）
◇ 　農業機械（足回り部分、ハロー・ロータリーなどのアタッチメント部分）
◇ 　コンベヤー装置
◇ 　減速機
◇ 　コンクリートミキサー
◇　 モルタルミキサー
◇ 　大型特殊車両
◇ 　林業機械
◇ 　トンネル掘削機（シールドマシン）
◇ 　鉱業機械



　フローティングシールの構造

フローティングシールには、Oリングを使用した一般的なものと、Oリングの代わりに菱形断面のゴム製品を使用した特殊タイプがあります。どちらのタイプもシール面を互いに研磨してある2つの金属環により構成されています。

これら2つの金属環のシール面が接するようにそれぞれ別々のハウジングに一対で組み込まれ、外周面に組み合わされているOリングがシール全体をハウジングの中央に位置させる役目を担いシール機能を発揮します。
ハウジング形状は、通常NC旋盤で加工されます。













フローティングシールの構造

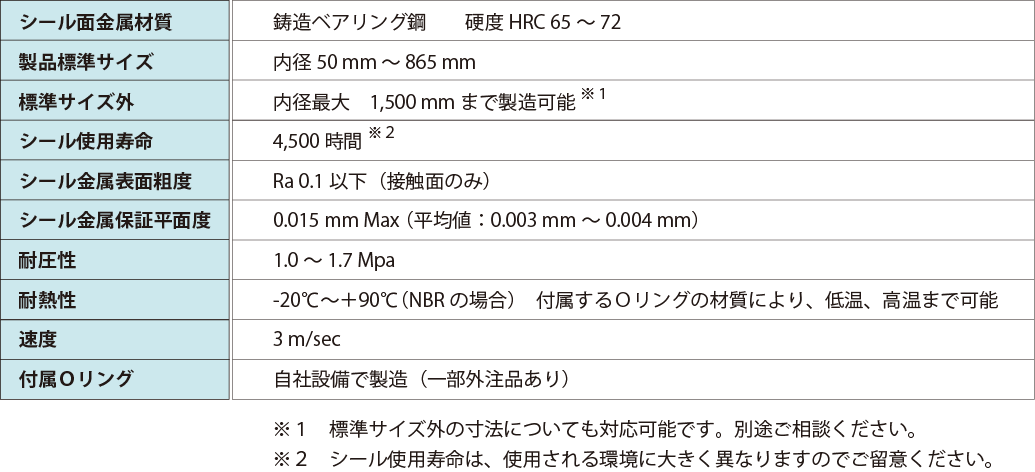

　製品仕様表








　シール用特殊金属組成表


　※　弊社取扱品のフローティングシールの金属材質は、高硬度、耐摩耗性に優れたメタルシール専用金属の
　　　15Cr3Mo になります





　鋳造と鍛造　金属シール材質による比較表（硬度、耐久性、用途）

　
　　弊社が取扱っておりますフローティングシールは、耐久性に優れた高硬度の鋳造 15Cr3Mo を
　　メタルシール材質に使用しています。
　　市場に安価で供給されている鍛造フローティングシールとは耐久性において、下記の違いがあります。








　金属シール部分の表面粗さ精度

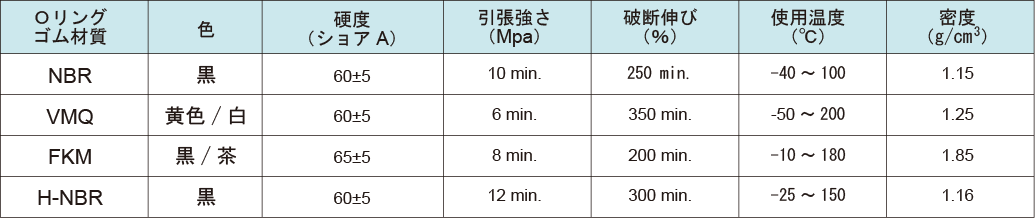

　付属Oリング　ゴム材質表



　※　弊社のカタログ表記のフローティングシールは、ユーザー様からのご指定がある場合を除いて
　　　付属Oリングのゴム材質は、NBR 製になります。（VMQ、FKM、H-NBRは、特注品となります）




　フローティングシール　サイズ・価格一覧表

　※　特別な指定がない限り、金属材質は　15Cr3Mo（鋳造）、ゴム材質はNBRです。

　※　重量物のため製品は3ヶ月に一度の定期便でメーカーから弊社倉庫へ輸送します。定期便で輸送の場合は、
　　　メーカーからの取り寄せ送料は弊社で負担致します。別途取り寄せの場合は、取り寄せ送料をご負担下さい。

　※　表記の標準価格は、税抜価格です。一定数量（製品サイズにより数量は異なります）購入していただける場合には、
　　　別途御見積り致します。弊社営業部までお問い合わせください。

　※　弊社倉庫からユーザー様への製品輸送費用は、御購入者様の負担となります。（一定額購入の場合は、弊社負担です）

　※　製品の価格は予告なく変更する場合がございます。最新の価格は弊社 website でご確認ください。
  　フローティングシール総合カタログ

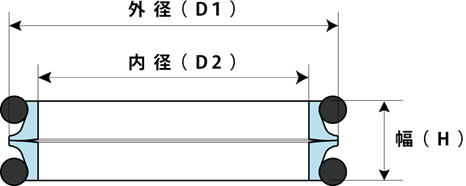

　フローティングシール　通常タイプ（Oリング使用）



No.  製品名  外径
（ D1 ）
（mm）		  内径
（ D2 ）
（mm）		  幅
（ H ）
（mm）		  他社製フローティングシール
互換対応品　パーツ番号
1 JH 0220 31 22 20 　
2 JH 0305 42.5 30.5 17.5 　
3 JH 0340 45 34 14 GNL 5200
4 JH 0380 50 38 20.6 E85-140-03005
5 JH 0390 50 39 14 GNL 5210
6 JH 0380B 51 38 20.4 4122070, 4176379
7 JH 0400 52 40 20 GNL 4700
8 JH 0480 58 48 14.4 GNL 5240
9 JH 0450 58 45 21 110-30-00045, 58645-01500
ES 100-45-201
10 JH 0430 58 43 24 110-30-00085, 110-30-14260
11 JH 0450B 59 45 26.8 GNL 4310
12 JH 0460 59 46 20 GNL 4200, 76.90H-01
13 JH 0460B 60 46 24 　
14 JH 0480B 62 48 25 760S045FS, 4110358
15 JH 0480C 62 48 26 4122070, GNL5750
16 JH 0510 65 51 23 　
17 JH 0510B 65.6 51 26.8 8E5609, GNL 4340
18 JH 0540 68 54 24 　
19 JH 0555 70 55.5 22 GNL0495, 76.97H-32
20 JH 0560 70 56 26 4128201, GNL 5740, 201-30-73410
21 JH 0610 73 61 17.6 GNL 0440
22 JH 0575 74 57.5 25 111-40-01004
23 JH 0600 74 60 20.6 GNL 4320
24 JH 0575B 75 57.5 25 10Y-40-03003
25 JH 0580 75 58 27 140-30-00040, GNL 4850
26 JH 0640 78 64 25 4060225, GNL 5680
27 JH 0635 79 63.5 25 　
28 JH 0670 80 67 20 76.90H-01A1
29 JH 0585 80 58.5 27 　
30 JH 0630 80.5 63 26 76.90H-53
31 JH 0635B 82.5 63.5 32 2M2858, 9W7216
32 JH 0690 84 69 24 GNL 5630
33 JH 0700 84 70 20 GNL 5220
34 JH 0710 84 71 20 GNL 5840
35 JH 0675 86.5 67.5 32 GNL 5590
36 JH 0740 86.5 74 22.5 20Y-30-00070, GNL 4895
37 JH 0700B 87 70 21 　
38 JH 0775 87.6 77.5 13.6 GNL 3767, 7G0519
39 JH 0735 88.5 73.5 20.4 GNL 5480
40 JH 0680 89 68 24 76.97H-05
41 JH 0690B 89 69 24 GNL 5850
42 JH 0700C 89 70 24 R 33607
43 JH 0700D 90 70 28 141-30-36284
44 JH 0700E 90 70 29 141-30-00610
45 JH 0720 91.4 72 36.4 　
46 JH 0730 92 73 32 1M8747, 4176824
47 JH 0725 92 72.5 35.6 GNL 3750
48 JH 0795 92.5 79.5 20 76.90H45
49 JH 0746 93.3 74.6 29 154-30-12271
50 JH 0750 94 75 29 150-30-00035, GNL 4900
51 JH 0770 94 77 29 　
52 JH 0750B 94.5 75 32 GNL 4330
53 JH 0750C 97 75 26 GNL 5535
54 JH 0810 98 81 28 GNL 5825, 76.97H-39
55 JH 0850 99 85 20 GNL 5230
56 JH 0800 100 80 30 170-30-00110, GNL 4930, 75-30-36273
57 JH 0830 102 83 28 76.90H-07
58 JH 0825 102 82.5 35.6 GNL 3770
59 JH 0900 105 90 26 6S3285, GNL3710, 9W7207
60 JH 0940 106.5 94 23 20Y-30-00040
61 JH 0965 106.6 96.5 13.6 9P9663
62 JH 0880 108 88 24 76.90H-05A2
63 JH 0888 108 88.75 29.4 22B-30-16200
64 JH 0900B 109 90 32 4153468
ES 100-90-202
65 JH 0920 109 92 22 20Y-30-00041, 22Y-30-16211
66 JH 0905 109.5 90.5 32 1M8746, 9W7220, GNL 3503
67 JH 0904 109.5 90.4 35.6 GNL 3742
68 JH 0910 110 91 32 　
69 JH 1000 112.4 100 32 　
70 JH 0950 114 95 32 4643157, GNL 5700
71 JH 1040 117 104 22 20Y-30-00100, 22Y-40-15005
72 JH 1000B 118 100 31 GNL 5770
73 JH 1020 118 102 27 GNL 5600
74 JH 1000C 119 100 32 5P7143, 1M8748
75 JH 0985 119 98.5 29 205-30-00050, GNL 4815
ES 100-98-201
76 JH 0985B 120 98.5 29 　
77 JH 0990 120 99 28 76.97H-08A3
78 JH 1010 120 101 29 10Y-40-10006
79 JH 1040B 121 104 22 　
80 JH 1030 122 103 32 GNL 1800, 4153731
81 JH 1040C 122.5 104 22.5 20Y-30-00101
82 JH 1030B 122.5 103 32 　
83 JH 1040D 125 104 28 GNL 8000, 76.90H-08A2
84 JH 1070 125 107 24 GNL 0485, 76.90H08A4
85 JH 1100 127 110 32 GNL 4825
86 JH 1100B 128 110 32 4153732, GNL5500
87 JH 1110 128 111 22 GNL 5442
88 JH 1130 131.5 113 29.4 195-30-16242
89 JH 1090 132 109 31 10Y-18-00007
90 JH 1090B 132 109 32 195-30-00035, 130-27-00020, GNL 4840
91 JH 1250 136.5 125 32 　
92 JH 1140 137 114 31 16Y-18-00008
93 JH 1150 137 115 31 150-27-00015
94 JH 1160 138 116 32 　
95 JH 1170 138 117 32 GNL 5815
96 JH 1200 139 120 32 GNL 4710, 71400940
97 JH 1265 139 126.5 26.8 GNL 5549
98 JH 1185 139.5 118.5 28 76.97H-52
99 JH 1210 140 121 30 　
100 JH 1200B 140 120 32 　
101 JH 1170B 140 117 28 GNL 5800
102 JH 1170C 140 117 29 76.90H-09A2
103 JH 1190 140 119 28 GNL 5360
104 JH 1200C 141 120 32 GNL 5460
105 JH 1240 141 124 22 207-30-00101
106 JH 1270 141 127 25.4 3S0303, 9W7209
107 JH 1270B 141 127 29 GNL 0450
108 JH 1200D 142 120 38 4128202, 76.90H-022
109 JH 1250 144 125 32 GNL 4220
110 JH 1260 146 126 32 5P7146
111 JH 1270C 146 127 32 1P7249/9W7228, 5P9121
112 JH 1300 150 130 32 170-27-00010, GNL 4910
113 JH 1300B 151 130 33 198-30-16612
114 JH 1300C 152 130 32 　
115 JH 1300D 152 130 38.5 170-27-00011, 4507221, GNL 5730
116 JH 1370 153 137 30 GNL 5690
117 JH 1400 155 140 25 　
118 JH 1355 154.5 135.5 28 76.90H-12A2
119 JH 1430 157 143 25.4 5K5288, 5K5285, 9W6645, GNL 3840
ヤンマーYB-20
120 JH 1430B 157 143 27 76.97H-14
121 JH 1430C 160 143 27 GNL 5450, 76.97H-13
122 JH 1400B 160 140 33 　
123 JH 1470 167 147 28 GNL 5540
124 JH 1500 167 150 28 76.97H-15
125 JH 1460 168 146 34 　
126 JH 1460B 168 146 38 GNL 5595
127 JH 1540 168 154 27 76.90H-16A4, GNL 0445
128 JH 1540B 168 154 25.4 5K1078, 9W7211, ES 100-154-203
129 JH 1540C 169 154 22 GNL 0490
130 JH 1480 170 148 31 100-27-00030, GNL 4810
131 JH 1540D 170 154 21 GNL 0425
132 JH 1500B 171 150 32 4285046, 175-27-32711
133 JH 1520 171.5 152 32 GNL 4350
134 JH 1530 171.5 153 28 GNL 0435
135 JH 1460C 172 146 38 4K6049, GNL 3120, 9W6667
136 JH 1500C 172 150 40 4110364, GNL 5620
137 JH 1540E 173.5 154 32 76.97H-17, GNL 0475
138 JH 1460D 175 146 38 OK5100
139 JH 1570 177 157 38 　
140 JH 1540F 178 154 34 　
141 JH 1595 180 159.5 32 180-27-00020, GNL 4970
142 JH 1650 181 165 27 GNL 5870
143 JH 1640 189 164 30 GNL 0470, 76.90H-55
144 JH 1690 189 169 32 GNL 4360
145 JH 1725 190 172.5 25.4 GNL 5534
146 JH 1740 190 174 25.4 GNL 5545
147 JH 1630 191 163 38 7M0481, 9W6669
148 JH 1630B 191 163 46 8P1857, 9W7331
149 JH 1650B 194 165 38 　
150 JH 1600 194 160 38 　
151 JH 1720 194 172 32 76.90H-124
152 JH 1760 195 176 28 76.90H-47
153 JH 1780 197.4 178 21.4 GNL 5525
154 JH 1780B 199 178 32 GNL 5865
155 JH 1770 200 177 30 76.97H-21
156 JH 1780C 200 178 38 4513173
157 JH 1860 203 186 32 GNL-5573
158 JH 1860B 203 186 25.4 GNL-R5573
159 JH 1820 210 182 38 5M1176, 9W667,
ES 100-182-201
160 JH 1820B 210 182 46 8P1848, 9W6674
161 JH 1920 215 192 33 207-27-00010, GNL5420
ES 100-192-202
162 JH 1900 215 190 36 　
163 JH 1900B 216 190 36 　
164 JH 1880 218 188 38 　
165 JH 1880B 220 188 40 　
166 JH 2010 222.3 201 26.5 GNL 3870
167 JH 2087 222.8 208.7 26 76.90H-81
168 JH 2050 227 205 30 GNL 5820, 207-27-00010
169 JH 2000 228.5 200 38 GNL 5110, 76.90H-25
170 JH 2090 234 209 42 GNL 5650
171 JH 2200 239.5 220 32 GNL 5880
172 JH 2200B 240 220 26 　
173 JH 2200D 246 220 41 ES 100-220-204
174 JH 2180 240 218 37 　
175 JH 2100 240 210 41 　
176 JH 2200B 241.4 220 25 76.90H-109
177 JH 2170 244 217 37 　
178 JH 2200C 245 220 36 　
179 JH 2230 246 223 36 　
180 JH 2235 251.5 223.5 38 5M8647, GNL 3344
181 JH 2235B 251.5 223.5 46 8P1252, GNL 3319
182 JH 2250 252 225 38 130-27-00010, GNL 4830
ES 100-225-201
183 JH 2255 253 225.5 40.8 10Y-18-00017
184 JH 2350 258 235 34 　
185 JH 2310 259 231 36 　
186 JH 2316 259.6 231.6 38 GNL 3860
187 JH 2300 260 230 36 　
188 JH 2350B 260 235 36 　
189 JH 2380 261 238 32 76.90H-40
190 JH 2400 262.8 240 38 GNL 0415, 76.90H-41
191 JH 2400B 267 240 42 　
192 JH 2390 268 239 40 141-27-00010, 141-27-00025, 4114753, ES 100-239-202
193 JH 2405 268 240 38 　
194 JH 2500B 270 250 30 　
195 JH 2500 276 250 44 4514259, GNL 5720
ES 100-250-201
196 JH 2540 280 254 36 　
197 JH 2520 280 252 38 GZ5810, 76.90H-62
198 JH 2600 288 260 40 566-33-00010, 14X-27-00100, GNL 4955
199 JH 2615 288.5 261.5 40 14Y-18-00016
200 JH 2650 292 265 38 　
201 JH 2650B 292.8 265 38 5M1177, 9W6689, GNL 3518
ES 100-265-201
202 JH 2650C 292.8 265 46 6P3595, 9W6691
203 JH 2650D 294 265 38 　
204 JH 2720 300 272 40 　
205 JH 2750 303 275 38 GNL 5845
206 JH 2829 310.8 282.9 38 GNL 3776
207 JH 3000B 325 300 38 GNL 5830, 76.90H-27
208 JH 3010 328 301 38 GNL 3779
209 JH 2950 328 295 40 150-27-00029
210 JH 2980 328 298 40.8 16Y-18-00034
211 JH 3000 328 300 40 150-27-00025, 4066695
ES 100-300-201
212 JH 3000C 330 300 40 　
213 JH 3040 334 304 38 　
214 JH 3090 337 309 40 　
215 JH 3180 340 318 38 　
216 JH 3180B 341 318 38 76.90H-28
217 JH 3180C 346 318 38 GNL 3621, 5M7294
218 JH 3180D 346 318 40 76.90H-28A6
219 JH 3190 346.5 319 46 CR3618, 5P0991
220 JH 3200 348 320 40 　
221 JH 3400 368 340 40 170-27-00020, 4138544
222 JH 3400B 368 340 40.8 170-27-12513
223 JH 3400C 370 340 40 　
224 JH 3500 375 350 38 GNL 5860, 76.90H-30
225 JH 3550 375 355 38 76.90H-30A1
226 JH 3660 394 366 38 GNL 3800, 9W7201, 4200413, 9G5323
227 JH 3660B 394 366 40 76.90H-60A2
228 JH 3660C 394 366 46 9W7204
229 JH 3660D 394 366 48 GNL 3980
230 JH 3700 398 370 38 GNL 5140, 76.90H-60A3
231 JH 3700B 400 370 40 　
232 JH 3805 405 380.5 40 287-33-00010, GNL 4965
233 JH 3880 415 388 38 GNL 5895, 76.90H-70
234 JH 3880B 416 388 38 76.90H-70A1
235 JH 3880C 417 388 38 　
236 JH 4200 450 420 42 　
237 JH 4285 454 428.5 37 GNL 5760
238 JH 4240 454 424 42 　
239 JH 4290 457 429 38 GNL 3810, 76.90H-61
240 JH 4300 459.2 430 38 76.90H-61A4
241 JH 4500 477 450 44 　
242 JH 4500B 480 450 50 76.90H-65A1
243 JH 4550 483 455 44 　
244 JH 4570 492 457 38 　
245 JH 4650 495 465 43.6 76.90H-65A2
246 JH 4650B 497.2 465 43.6 76.90H-65A5
247 JH 4700 500 470 50 GNL 0460, 76.90H-65
248 JH 4720 500 472 50 　
249 JH 5000 527 500 43.6 　
250 JH 5055 533.4 505.5 44 GNL 3820, 76.90H-74
251 JH 5070 547 507 60 GNL 4975
252 JH 5300 560 530 50 76.90H-89
253 JH 5380 566.8 538 43.6 76.90H-146
254 JH 5280 570 528 42 　
255 JH 5550 590 555 42 　
256 JH 5590 590 559 50 76.90H-82
257 JH 5760 608 576 43.6 76.90H-83, GZ0420
258 JH 5815 608 581.5 43.6 76.90H-83A2
259 JH 5910 623 591 50 76.90H-76, GNL 0455
260 JH 5960 628 596 50 76.90H-90
261 JH 6600 695 660 53 76.90H-75
262 JH 6670 700 667 43.6 76.90H-75A2
263 JH 6670B 700 667 45 GNL 3875
264 JH 6670C 700 667 50 76.90H-75A3
265 JH 7100 750 710 50 GNL 0430
266 JH 7180 750 718 50 76.90H-86
267 JH 7300 768 730 50 　
268 JH 7700 826 770 80 76.90H-80A1
269 JH 7800 836 780 80 76.90H-154
270 JH 8320 865 832 43.6 76.90H-127
271 JH 8170 865 817 46.6 76.90HEL-127A1
272 JH 8320A 865 832 46.6 76.90H-127A1
273 JH 8250 865.3 825 48 76.90HEL-127A2
274 JH 8300 886 830 80 76.90H-80, GNL 5835
275 JH 9020 941 902 60 76.90H-141
276 JH 9200 976 920 80 76.90H-155
277 JH 10300 1085 1030 80 76.90H-106A2
278 JH 10440 1105 1044 80 76.90H-106A4
279 JH 11750 1236 1175 80 76.90H-156
280 JH 13720 1425 1372 80 76.90H-147

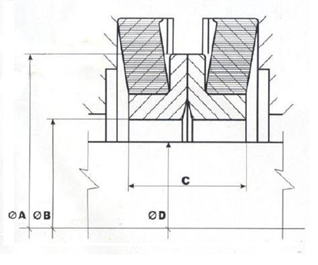

　L型　フローティングシール　（注文生産品）




No. 製品名 外径
（ A ）
（mm）		 内径
（ B ）
（mm）		 幅
（ C ）
（mm）		 価格（円）
1 セット		 他社製フローティングシール
互換対応品　パーツ番号
281 JH 0460 L √ 59 46 19 ASK
282 JH 0535 L √ 67 53.5 16.8 ASK
283 JH 0540 L √ 70 54 20.4 ASK
284 JH 0600 L 76 60 20 ASK
285 JH 0585 L 80 58.5 19 ASK
286 JH 0760 L 90 76 17 ASK
287 JH 0730 L 90 73 21.6 ASK
288 JH 0740 L 93 74 20 ASK
289 JH 0880 L 104 88 17 ASK
290 JH 0875 L 109 87.5 18 ASK
291 JH 0870 L 111 87 19 ASK
292 JH 0900 L 115 90 32 ASK
293 JH 1025 L 118.8 102.5 20.4 ASK
294 JH 0930 L 120 93 24 ASK
295 JH 0990 L 123 99 19 ASK
296 JH 1120 L 136 112 26 ASK
297 JH 1430 L 165 143 28 ASK
298 JH 1550 L 180 155 34 ASK
299 JH 1745 L 197 174.5 22 ASK
300 JH 1940 L 222 194 32 ASK
301 JH 2145 L 242.5 214.5 39 ASK
302 JH 2260 L 246 226 40 ASK
303 JH 2260A L 256 226 40 ASK CR 86850
304 JH 2278 L 260.6 227.8 41 ASK
305 JH 2480 L 270 248 41 ASK
306 JH 2410 L 273 241 36 ASK CR 93115
307 JH 2470 L 277 247 42 ASK CR 95620
308 JH 2830 L 305 283 42 ASK CR 108710
309 JH 2850 L 317 285 38 ASK
310 JH 3210 L 352 321 38 ASK CR 124020
311 JH 3550 L 392 355 39.2 ASK CR 137570
312 JH 4420 L 470 442 40 ASK CR 171025
313 JH 5000 L 534 500 42 ASK
314 JH 5350 L 580 535 45 ASK
315 JH 5630 L 596 563 46 ASK

　
　※　L型　フローティングシールは購入数量により価格が変わります。
　　　 一般的な納期は、受注後約30日です。

　※　弊社倉庫からユーザー様への製品輸送費用は、御購入者の負担となります。

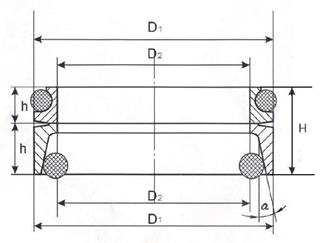

　XY型　フローティングシール （注文生産品）




No. 製品名 外径
（ D1 ）
（mm）		 内径
（ D2 ）
（mm）		 幅
（ h / H ）
（mm）		 価格（円）
1 セット		 他社製フローティングシール
互換対応品　パーツ番号
316 JH 0545 Y 71.4 54.5 22 / 32.5 ASK 9W7232
7T4080
JH 0545 X 71.4 54.5 10.5 / 32.5
317 JH 0665 Y 83.2 66.4 22 / 32.5 ASK 9W6649
6V1799
JH 0665 X 83.2 66.4 10.5 / 32.5
318 JH 0760 Y 93.3 76 22 / 32.5 ASK 9W6651
6V2733
JH 0760 X 93.3 76 10.5 / 32.5
319 JH 0820 Y 98.5 82 22 / 32.5 ASK 9W7233
6V2696
JH 0820 X 98.5 82 10.5 / 32.5
320 JH 1080 Y 125 108 22 / 32.5 ASK
JH 1080 X 125 108 10.5 / 32.5




　※　XY型　フローティングシールは購入数量により価格が変わります。
　　　 一般的な納期は、受注後約30日です。

　 ※　弊社倉庫からユーザー様への製品輸送費用は、御購入者の負担となります。

バナースペース
