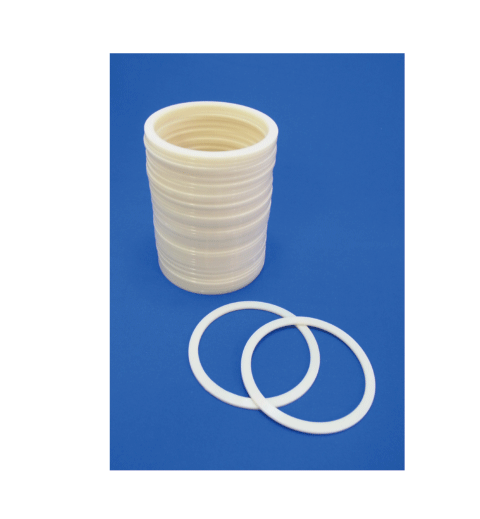

ハイトレル バックアップリング Hytrel Back up ring
ハイトレル®とは？
ハイトレル（ Hytrel )は米国デュポン社製ポリエステル樹脂の登録商品名で、熱可塑性ポリエステルエラストマー（PETP）と呼ばれています。日本では、東レ・デュポン社が製造・販売を行っています。
ハイトレルは、エンジニアリング・プラスティックの優れた特性である高機能性、加工性の良さを兼ね備えつつ弾力性を有します。
各種シール、油圧ホース、各種工業製品、電化製品から自動車部品にまで幅広く用いられています。
※ ハイトレル® 及び Hytrel®は、米国デュポン社の登録商標です。
バックアップリングとしてのハイトレル 素材
これまでOリング用のバックアップリングの材質として、耐油性、耐熱性、耐薬品性に優れたテフロン（PTFE）が広く使われてきました。テフロンの欠点としては、摩耗が早いこと、摩耗した場合に微細粉や薄いフィルムとなって回路の中に流出し、それらが致命的なトラブルの原因となることでした。
特に建設機械用油圧シリンダーの用途ではそれらが嫌われ、現時点ではほとんど使用されておりません。
またテフロン製バックアップリングは柔らかい為に流体の圧力により変形し、はみ出しと呼ばれる現象が発生し、深刻なトラブルの原因となります。
ハイトレルはテフロンと比較して硬度が高くかつ柔軟性があり、はみ出しの発生を防止できます。
ハイトレルとテフロンの比較については、３ページの物性値比較表をご参照ください。
耐油性については、油圧シリンダーに用いられる一般的な鉱物油には全く問題は無く、ガソリン、アルコール、ケトンや芳香族炭化水素にも問題なく使用可能です。ASTM3 のオイル中でも極めて低い膨潤値を表します。
ハイトレルはテフロンに比較して耐熱性・耐薬品性に劣るため、高温用途や一部の化学薬品用のバルブ等の用途には不向きです。（ 通常の油圧シリンダー用には全く問題なく使用でき、優れた製品特性を示します ）
ハイトレル バックアップリングの採用状況
既に建設機械用の油圧シリンダーへの国内での採用率はほぼ70%です。コマツ製建設機械は80%、KYB製の油圧シリンダーにおいても70%以上採用されています。
米国、ヨーロッパでは建設機械用に油圧シリンダーへの使用に加え、油圧バルブへの採用例が増加しており、特に小型のバルブへの採用率が高くなっています。
今後油圧シリンダーに使用されるOリング用バックアップリングについては、そのほとんどがハイトレル製に代替されると予想され、またエンジニアリングプラスティックとしての特性である優れた耐摩耗性により、Oリング用バックアップリングとしての用途以外にも使用例が広がっていくと考えられております。
ハイトレル 製 バックアップリング の 利点
弊社取扱いのハイトレル バックアップリングについて
弊社取扱いのバックアップリングで使用される材料は、米国デュポン社の 55D（材質番号）と呼ばれるもので、使用温度域は、-40℃～＋120℃の範囲です。東レ・デュポン製のハイトレルでは5557（材質番号）が同等品となります。
国内で販売しているJIS-P、JIS-G シリーズのハイトレルバックアップリングは、アイボリー系の色となります。海外で販売している小型バルブ用や、AS 568シリーズのハイトレルバックアップリングは、オレンジ色となります。アイボリー、オレンジ色とも材料の基本物性、製品としての性能は全く同一です。
ハイトレル / PTFE（テフロン） 物性値比較表
※ 上記比較表中の数値は、各種文献やメーカー資料を参考にテスト方法や表示単位を換算したものです。
テスト数値は試験状況により異なりますのでご留意ください。
※ ハイトレルはバックアップリングとして必要とされる性能は、テフロンを大きく上回っております。
一般的な油圧作動油中で使用する場合には、耐久性において、ハイトレルはテフロンと比較し優れた特性を
示します。

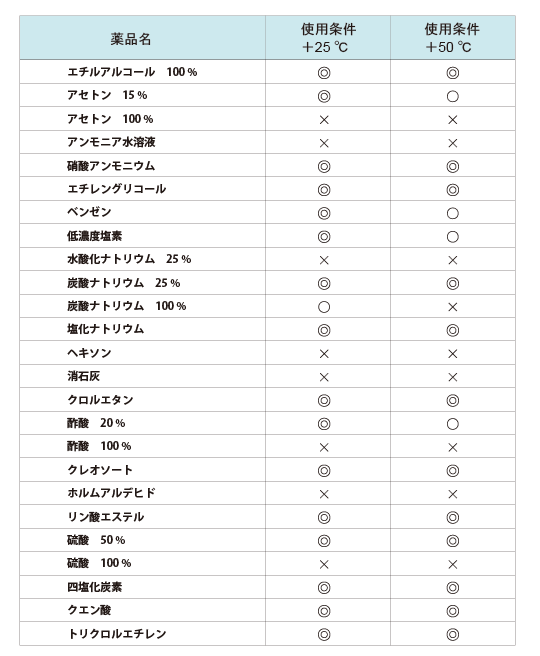

ハイトレル 耐薬品性
※ ◎＝優れている ○＝適 ×＝使用不可
※ 耐薬品性については、使用条件により耐久性は変化します。 採用にあたり事前の確認を推奨致します。
製品ラインナップ
国内では、JIS-P、JIS-G シリーズのバックアップリングを販売展開しております。
AS568シリーズについては、継続して一定数量購入していただける場合に対応可能です。
現在、内径10mm以上、内径200mm以下のJIS-P、JIS-G 規格サイズをラインナップしており、内径 200mm～300mm の製品については、購入ロットに応じて対応可能です。
製品サイズが大きいほどテフロン製バックアップリングと比較して、コストメリットが大きくなる傾向があります。
注文数量が多い場合は、別途御見積もり致しますので、弊社営業部までお気軽にお問い合わせください。

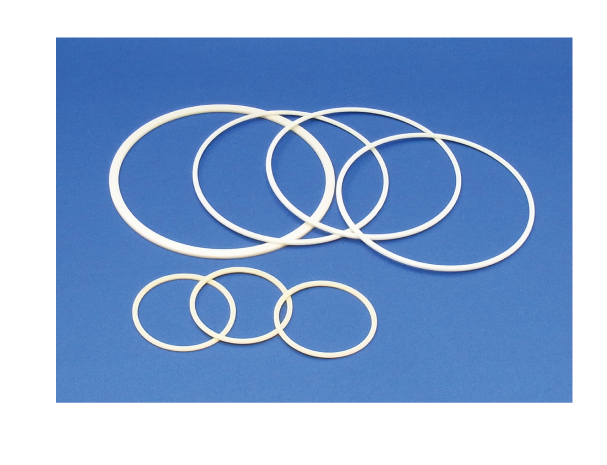

ハイトレル製 Oリング用 バックアップリング
※ JIS- P ,G の他、AS568シリーズへの対応可能です。
※ 購入数量により特殊サイズにも対応可能です。
※ 弊社取扱いのハイトレル製バックアップリングは、柔軟性があるためすべて T３（ノンカット）です。

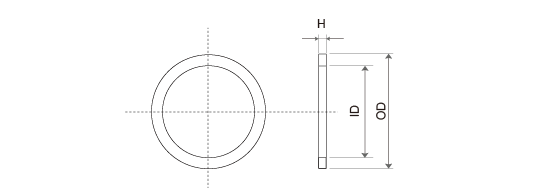

ハイトレルバックアップリング JIS-G シリーズ サイズ表
T3 （ノンカット）
| バックアップリング 品番 |
内径 (mm) ID |
外径 (mm) OD |
厚み (mm) H |
バックアップリング 品番 |
内径 (mm) ID |
外径 (mm) OD |
厚み (mm) H |
| HY-G-025 | 25.0 | 30.0 | 1.25 | HY-G-120 | 120.0 | 125.0 | 1.25 |
| HY-G-030 | 30.0 | 35.0 | HY-G-125 | 125.0 | 130.0 | ||
| HY-G-035 | 35.0 | 40.0 | HY-G-130 | 130.0 | 135.0 | ||
| HY-G-040 | 40.0 | 45.0 | HY-G-135 | 135.0 | 140.0 | ||
| HY-G-045 | 45.0 | 50.0 | HY-G-140 | 140.0 | 145.0 | ||
| HY-G-055 | 55.0 | 60.0 | HY-G-145 | 145.0 | 150.0 | ||
| HY-G-060 | 60.0 | 65.0 | HY-G-150 | 150.0 | 160.0 | 1.90 | |
| HY-G-065 | 65.0 | 70.0 | HY-G-155 | 155.0 | 165.0 | ||
| HY-G-070 | 70.0 | 75.0 | HY-G-160 | 160.0 | 170.0 | ||
| HY-G-075 | 75.0 | 80.0 | HY-G-165 | 165.0 | 175.0 | ||
| HY-G-080 | 80.0 | 85.0 | HY-G-170 | 170.0 | 180.0 | ||
| HY-G-085 | 85.0 | 90.0 | HY-G-175 | 175.0 | 185.0 | ||
| HY-G-090 | 90.0 | 95.0 | HY-G-180 | 180.0 | 190.0 | ||
| HY-G-095 | 95.0 | 100.0 | HY-G-185 | 185.0 | 195.0 | ||
| HY-G-100 | 100.0 | 105.0 | HY-G-190 | 190.0 | 200.0 | ||
| HY-G-105 | 105.0 | 110.0 | HY-G-195 | 195.0 | 205.0 | ||
| HY-G-110 | 110.0 | 115.0 | HY-G-200 | 200.0 | 210.0 | ||
| HY-G-115 | 115.0 | 120.0 |
ハイトレルバックアップリング JIS-P シリーズ サイズ表
T3 （ノンカット）
| バックアップリング 品番 |
内径 (mm) ID |
外径 (mm) OD |
厚み (mm) H |
バックアップリング 品番 |
内径 (mm) ID |
外径 (mm) OD |
厚み (mm) H |
| HY-P-008 | 8.0 | 11.0 | 1.25 | HY-P-120 | 120.0 | 130.0 | 1.9 |
| HY-P-009 | 9.0 | 12.0 | HY-P-125 | 125.0 | 135.0 | ||
| HY-P-010 | 10.0 | 13.0 | HY-P-130 | 130.0 | 140.0 | ||
| HY-P-010A | 10.0 | 14.0 | HY-P-135 | 135.0 | 145.0 | ||
| HY-P-011 | 11.0 | 15.0 | HY-P-140 | 140.0 | 150.0 | ||
| HY-P-011.2 | 11.2 | 15.2 | HY-P-145 | 145.0 | 155.0 | ||
| HY-P-012 | 12.0 | 16.0 | HY-P-150 | 150.0 | 160.0 | ||
| HY-P-012.5 | 12.5 | 16.5 | HY-P-150A | 150.0 | 165.0 | 2.75 | |
| HY-P-014 | 14.0 | 18.0 | HY-P-160 | 160.0 | 175.0 | ||
| HY-P-015 | 15.0 | 19.0 | HY-P-165 | 165.0 | 180.0 | ||
| HY-P-016 | 16.0 | 20.0 | HY-P-170 | 170.0 | 185.0 | ||
| HY-P-018 | 18.0 | 22.0 | HY-P-175 | 175.0 | 190.0 | ||
| HY-P-020 | 20.0 | 24.0 | HY-P-180 | 180.0 | 195.0 | ||
| HY-P-025 | 25.0 | 31.0 | HY-P-185 | 185.0 | 200.0 | ||
| HY-P-040 | 40.0 | 46.0 | HY-P-190 | 190.0 | 205.0 | ||
| HY-P-042 | 42.0 | 48.0 | HY-P-195 | 195.0 | 210.0 | ||
| HY-P-044 | 44.0 | 50.0 | HY-P-200 | 200.0 | 215.0 | ||
| HY-P-045 | 45.0 | 51.0 | HY-P-205 | 205.0 | 220.0 | ||
| HY-P-050 | 50.0 | 56.0 | HY-P-209 | 209.0 | 224.0 | ||
| HY-P-050A | 50.0 | 60.0 | 1.9 | HY-P-210 | 210.0 | 225.0 | |
| HY-P-055 | 55.0 | 65.0 | HY-P-215 | 215.0 | 230.0 | ||
| HY-P-056 | 56.0 | 66.0 | HY-P-220 | 220.0 | 235.0 | ||
| HY-P-058 | 58.0 | 68.0 | HY-P-225 | 225.0 | 240.0 | ||
| HY-P-060 | 60.0 | 70.0 | HY-P-230 | 230.0 | 245.0 | ||
| HY-P-062 | 62.0 | 72.0 | HY-P-235 | 235.0 | 250.0 | ||
| HY-P-063 | 63.0 | 73.0 | HY-P-240 | 240.0 | 255.0 | ||
| HY-P-065 | 65.0 | 75.0 | HY-P-245 | 245.0 | 260.0 | ||
| HY-P-067 | 67.0 | 77.0 | HY-P-250 | 250.0 | 265.0 | ||
| HY-P-070 | 70.0 | 80.0 | HY-P-255 | 255.0 | 270.0 | ||
| HY-P-071 | 71.0 | 81.0 | HY-P-260 | 260.0 | 275.0 | ||
| HY-P-075 | 75.0 | 85.0 | HY-P-265 | 265.0 | 280.0 | ||
| HY-P-080 | 80.0 | 90.0 | HY-P-270 | 270.0 | 285.0 | ||
| HY-P-085 | 85.0 | 95.0 | HY-P-275 | 275.0 | 290.0 | ||
| HY-P-090 | 90.0 | 100.0 | HY-P-280 | 280.0 | 295.0 | ||
| HY-P-095 | 95.0 | 105.0 | HY-P-285 | 285.0 | 300.0 | ||
| HY-P-100 | 100.0 | 110.0 | HY-P-290 | 290.0 | 305.0 | ||
| HY-P-105 | 105.0 | 115.0 | HY-P-295 | 295.0 | 310.0 | ||
| HY-P-110 | 110.0 | 120.0 | HY-P-300 | 300.0 | 315.0 | ||
| HY-P-115 | 115.0 | 125.0 |
